一、 写作背景

近来工作需要，预将公司现有应用服务 Docker 化，并使用 Kubernetes 进行统一资源编排，现将部署过程记录一下。

本次构建环境为内网 UAT 环境，尽量按生产可用进行搭建，本集群采用三主六从服务架构（从服务器可以根据实际使用情况进行增减，主服务器最好是三台），为达到快速部署，基础软件环境（系统初始化）采用 Ansible 的 playbook 方式进行部署。

二、 系列文章

  1. 快速搭建Kubernetes高可用集群一 基础环境初始化
  2. 快速搭建Kubernetes高可用集群二 Kubeadm 初始化集群
  3. 快速搭建Kubernetes高可用集群三 Ingress、Dashboard、Metrics-server
  4. 快速搭建Kubernetes高可用集群四 Rook-Ceph
  5. 快速搭建Kubernetes高可用集群五 Harbor
  6. 快速搭建Kubernetes高可用集群六 Prometheus
  7. 快速搭建Kubernetes高可用集群七 ELK-stack

三、 环境准备

3.1 整体架构规划

服务器名称 服务器 IP 安装软件 服务器功能
kube-m1 172.17.0.151 kubeadm、kubelet、docker、kubectl、etcd、haproxy、keepalived、cfssl k8s主节点之一、etcd节点之一、主管理平台
kube-m2 172.17.0.152 kubeadm、kubelet、docker、kubectl、etcd、haproxy、keepalived k8s主节点之一、etcd节点之一
kube-m3 172.17.0.153 kubeadm、kubelet、docker、kubectl、etcd、haproxy、keepalived k8s主节点之一、etcd节点之一
kube-n1 172.17.0.154 kubelet、docker、 k8s 普通节点，服务应用主要部署服务器，要求配置尽可能高
kube-n2 172.17.0.155 kubelet、docker、 k8s 普通节点，服务应用主要部署服务器，要求配置尽可能高
kube-n3 172.17.0.156 kubelet、docker、 k8s 普通节点，服务应用主要部署服务器，要求配置尽可能高
kube-n4 172.17.0.157 kubelet、docker、 k8s 普通节点，服务应用主要部署服务器，要求配置尽可能高
kube-n5 172.17.0.158 kubelet、docker、 k8s 普通节点，服务应用主要部署服务器，要求配置尽可能高
kube-n6 172.17.0.159 kubelet、docker、 k8s 普通节点，服务应用主要部署服务器，要求配置尽可能高
VIP 172.17.0.150 虚拟 IP 通过 haproxy、keepalived 在三台 Master 节点进行负载，所有kubernetes的API访问均基于此IP

3.2 系统要求

  • 本文使用 Linux 的分发版 Centos7.8 最小化安装,请参考 {% post_link CentOS7系统安装 CentOS7系统安装 %},也可以使用其它更快捷的方式安装，比如我是在内网搭建了一套 {% post_link 搭建Cobbler服务安装Linux系统 Cobbler 系统 %}用于安装 Linux系统。
  • 升级系统内核到最新（系统初始化过程中会自动执行）。

四、 软件安装

4.1 操作流程

  • 找一台服务器安装 Ansible 做为管理机，并对服务器做{% post_link Linux下SSH免密登录 免密登录 %}操作
  • 下载git项目 kubeadm-install
  • 进行目录执行 ansible-playbook 命令,完成系统初始化
  • 执行 kubeadm init 命令，初始化 Kubernetes 集群系统
  • 执行 kubeadm join 命令，连接其它主节点或普通节点到 kubernetes 集群系统
  • 执行 kubectl 系列命令，操作 kubernetes 集群

4.2 项目修改内容

4.2.1、下载项目并进入目录修改

# 下载 git 项目
git clone https://gitee.com/fcu3dx/kubeadm-install.git
cd kubeadm-install

4.2.2、 修改 hosts 文件内容为自己的服务器相关信息

vim hosts

# [ka] 所有服务器均需进行操作
# IP 地址 hostname 为每台服务器设置计算机名，最好是自建内网 DNS 的域名，后面各种项目中会使用

[ka]
172.17.0.151    hostname=kube-m1.gxsk.uat
172.17.0.152    hostname=kube-m2.gxsk.uat
172.17.0.153    hostname=kube-m3.gxsk.uat
172.17.0.154    hostname=kube-n1.gxsk.uat
172.17.0.155    hostname=kube-n2.gxsk.uat
172.17.0.156    hostname=kube-n3.gxsk.uat
172.17.0.157    hostname=kube-n4.gxsk.uat
172.17.0.158    hostname=kube-n5.gxsk.uat
172.17.0.159    hostname=kube-n6.gxsk.uat

# [etcd] 这里为 k8s 的 Master 主机，需要三台
# etcd_name 区分 etcd 服务名
# haproxy_keepalived k8s 的 Master 主机，一主两从
# 和上面的 ETCD 在同一台服务器上，主要是为三台主机做负载及反向代理
# node_state 节点属性，MASTER 为主，BACKUP 为从
# node_priority 节点优先级，数字越大优先级越高。
[etcd]
172.17.0.151    etcd_name=GxEtcdProc01 node_state=MASTER   node_priority=100
172.17.0.152    etcd_name=GxEtcdProc02 node_state=BACKUP   node_priority=90
172.17.0.153    etcd_name=GxEtcdProc03 node_state=BACKUP   node_priority=80

4.2.3、主目录中 kernelup.yml 说明

对所有服务器执行此脚本，升级所有相关服务器的内核到最新版本，该 playbook 对应项目 roles/cfssl,其执行结果为:

  • 备份yum源
  • 添加 kernel-ml 内核 YUM 源
  • 卸载相关软件以便下一步安装
  • 升级到 Linux 最新内核并安装相关软件
  • 设置内核启动顺序为0 即最后安装的内核
  • 使内核启动顺序的修改生效
  • 如果服务器在国内，为了访问速度，添加新的 YUM 源，如果在国外，请注释此步骤并手动恢复第一步备份的源。
  • 重启服务器使内核生效。

4.2.4、 主目录中main.yml文件中 playbook 说明

4.2.4.1、安装 cfssl 工具项目

目标服务器: Master 集群中的第一台服务器
vars: 对etcd 的 ssl 证书生效的服务器 IP 或域名，可以使用 *.xxx.xxx泛域名

执行内容:

  • 创建文件存储目录
  • 复制相关文件到目标服务器，包括cfssl_linux-amd64,cfssljson_linux-amd64,helm三个可执行文件,ca-config.json,etcd-ca-csr.json,两个 CA 证书配置文件，可以进入目录修改这两个文件为自己的内容，需要注意不要破坏原有格式。
  • 生成 CA 证书和 Cert 证书 及相关 key 文件
  • 生成 ssh 证书
  • 复制证书文件到 Ansible 服务器的指定目录中，便于后续使用。包括etcd-ca-key.pem,etcd-ca.pem,etcd-key.pem,etcd.pem四个 Kubernetes(etcd) 相关的 CA 证书,id_rsa,id_rsa.pub两个服务器间互访的公私钥证书
  • 删除目标服务器的多余的临时文件
  • 生效 helm 命令的自动补全
4.2.4.2、配置基础环境

目标服务器: 针对所有服务器，部分仅需要安装在 Master 服务器上的内容，在 rolse 中使用 when: “‘kube-m’ in ansible_hostname” 判断
vars: 详细内容见文件内注释说明

  • podSubnet: 10.244.0.0/16 ,如非必要，请不要修改这个地址，否则会造成后续安装不好 Coredns 及 flannel 插件
  • kubernetesVersion: v1.18.6 目前版本是 v1.18.6 建议不要修改这个版本，最好是系统整体搭建完成后，使用 kubeadm upgrade 命令升级，否则需要修改的地方太多了。
  • etcd_endpoints: 三个 ETCD 的访问地址中间注意需要加 /n和四个空格

执行内容:

1、sethost

  • 重命名服务器
  • 复制文件，包括id_rsa、id_rsa.pub两个主机免密互认文件，hosts文件（如果没有内网 DNS服务器，一定要使用此文件并要和主目录中的文件设置成一样），k8s.conf、ipvs.modules等内核服务开启配置文件，chrony.conf时间同步文件（这里使用的是阿里云授时服务器，可以自行更改第一行地址）
  • 设置服务器间互访
  • 关闭防火墙(firewalld)
  • 关闭 selinux
  • 关闭磁盘缓存
  • 使用 modprobe 载入相关模块,这里是br_netfilter
  • 执行 sysctl 命令操作内核配置
  • 执行网络相关配置 ipvs.modules
  • 安装 chrony 服务并启动

2、docker-yum-soft

  • 新增 docker-ce 的 YUM 源（这里是清华源，可以更改为其它源）
  • 更新 yum 缓存
  • 安装基础软件，包括 epel-release、device-mapper-persistent-data、lvm2、wget、ipvsadm、docker-ce
  • 创建 docker 相关目录
  • 根据模板生成 daemon.json 文件
  • 启动 docker

3、k8s-yum-soft

  • 新增 kubernetes 的 YUM 源
  • 更新 yum 缓存
  • 安装基础软件，包括kubelet、kubeadm、kubectl、kubernetes-cni
  • 创建 k8s 相关的目录
  • 根据模板生成kubeadm-config.yaml 文件，用于后面的 kubeadm init 的部署，仅复制到 Master 服务器节点
  • 因部分 Docker image 访问比较慢，所以提前下载到本地，在所有节点下载 kube-proxy pause flannel 这几个镜像
  • 在 Master节点下载 kube-apiserver、kube-controller-manager、kube-scheduler、etcd、coredns 这几个镜像
  • 复制 kube-flannel.yml 10-flannel.conflist 这两个 flannel 网络插件配置文件
  • 启动 kubelet 服务
  • 生效 kubelet、kubeadm 命令的自动补全
4.2.4.3 安装 ETCD

目标服务器: 三台 Master 节点，在三台 Master 节点安装 ETCD 并启动、使用 haproxy 和 keepalived 虚拟出 VIP 和服务。
vars:

  • etct_init_cluster_list: etcd 集群节点，配置于 ETCD 的配置文件，用于组建 ETCD 集群
  • apiserver_ip: 提供服务的虚拟 IP
  • haproxy_list: haproxy 监控的节点及端口

执行内容:
1、etcd

  • 安装 ETCD
  • 创建 ETCD 相关目录
  • 复制 ETCD 相关的证书文件到指定目录（3.2.4.1步骤中生成的）
  • 根据模板生成 etcd.conf 文件
  • 启动 ETCD 服务

2、haproxy

  • 安装 harpoxy 和 keepalived
  • 根据模板配置 keepalived.conf 和 haproxy.cfg 文件，配置两个服务
  • 复制 haproxy 检测脚本到指定目录
  • 启动 haproxy 和 keepalied 服务

4.3 执行 ansible-playbook 命令

1、升级内核

ansible-playbook -i hosts kernelup.yml -vv

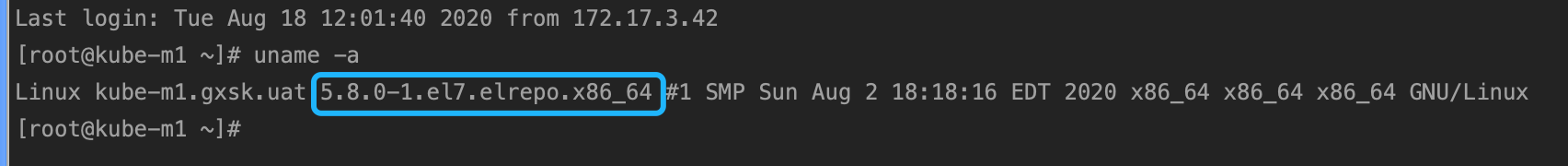

命令执行完毕后，系统会自动重启，待重启完成后可以看到，内核版本已经升级到最新了。

系统内核

2、初始化系统

ansible-playbook -i hosts main.yml -vv

五、问题

系统安装完成后，docker haproxy keepalived etcd 等服务可以正常启动，而 kubelet 未正常启动，通过 journalctl -xefu kubelet 命令或者 tail -f /var/log/message 命令查看日志得出

Aug 12 09:54:01 kube-n6.gxsk.uat systemd[1]: Started kubelet: The Kubernetes Node Agent.
-- Subject: Unit kubelet.service has finished start-up
-- Defined-By: systemd
-- Support: http://lists.freedesktop.org/mailman/listinfo/systemd-devel
--
-- Unit kubelet.service has finished starting up.
--
-- The start-up result is done.
Aug 12 09:54:01 kube-n6.gxsk.uat kubelet[6342]: F0812 09:54:01.577417    6342 server.go:199] failed to load Kubelet config file /var/lib/kubelet/config.yaml, error failed to read kubelet config file "/var/lib/kubelet/config.yaml", error: open /var/lib/kubelet/config.yaml: no such file or directory
Aug 12 09:54:01 kube-n6.gxsk.uat systemd[1]: kubelet.service: main process exited, code=exited, status=255/n/a
Aug 12 09:54:01 kube-n6.gxsk.uat systemd[1]: Unit kubelet.service entered failed state.
Aug 12 09:54:01 kube-n6.gxsk.uat systemd[1]: kubelet.service failed.
Aug 12 09:54:11 kube-n6.gxsk.uat systemd[1]: kubelet.service holdoff time over, scheduling restart.
Aug 12 09:54:11 kube-n6.gxsk.uat systemd[1]: Stopped kubelet: The Kubernetes Node Agent.
-- Subject: Unit kubelet.service has finished shutting down
-- Defined-By: systemd
-- Support: http://lists.freedesktop.org/mailman/listinfo/systemd-devel

failed to load Kubelet config file /var/lib/kubelet/config.yaml, error failed to read kubelet config file “/var/lib/kubelet/config.yaml”, error: open /var/lib/kubelet/config.yaml: no such file or directory 是其中错误，该错误在下一步操作执行后即可恢复正常，脚本里让其启动，主要是为设置以后的自动启动。

六、 文章引用

  1. kubeadm安装k8s高可用集群
  2. etcd github 文档
  3. 使用 Kubernetes Ingress 对外暴露服务
