一、写作背景

近来工作需要，预将公司现有应用服务 Docker 化，并使用 Kubernetes 进行统一资源编排，现将部署过程记录一下。

Rook 是专用于 Cloud-Native 环境的文件、块、对象存储服务。它实现了一个自动管理的、自动扩容的、自动修复的分布式存储服务。Rook 支持自动部署、启动、配置、分配、扩容/缩容、升级、迁移、灾难恢复、监控以及资源管理。为了实现所有这些功能，Rook 需要依赖底层的容器编排平台，例如 kubernetes、CoreOS 等。Rook 目前支持 Ceph、NFS、Minio Object Store、Edegefs、Cassandra、CockroachDB 存储的搭建，后期会支持更多存储方案。

Ceph 是一个开源的分布式存储系统，包括对象存储、块设备、文件系统。它具有高可靠性、安装方便、管理简便、能够轻松管理海量数据。Ceph 存储集群具备了企业级存储的能力，它通过组织大量节点，节点之间靠相互通讯来复制数据、并动态地重分布数据，从而达到高可用分布式存储功能。

OSD至少3个节点，直接使用裸盘而不使用分区或者文件系统的方式性能最好。

二、系列文章

三、环境准备

3.1 下载项目文件

项目地址：https://github.com/rook/rook, 版本: v1.4.2
项目网站: https://rook.io/

3.2 下载 docker image

为加快访问速度，将镜像从 dock.io 等官方网站上同步到阿里云的镜像库，并设置为公开权限。使用命令为：

docker pull rook/ceph:v1.4.2
docker tag rook/ceph:v1.4.2 registry.cn-beijing.aliyuncs.com/fcu3dx/rook-ceph:v1.4.2
docker push registry.cn-beijing.aliyuncs.com/fcu3dx/rook-ceph:v1.4.2

直接执行以下命令，下载所有镜像

docker pull  registry.cn-beijing.aliyuncs.com/fcu3dx/rook-ceph:v1.4.2
docker pull  registry.cn-beijing.aliyuncs.com/fcu3dx/ceph-ceph:v15.2.4
docker pull  registry.cn-beijing.aliyuncs.com/fcu3dx/cephcsi:v3.1.0
docker pull  registry.cn-beijing.aliyuncs.com/fcu3dx/csi-node-driver-registrar:v1.2.0
docker pull  registry.cn-beijing.aliyuncs.com/fcu3dx/csi-resizer:v0.4.0
docker pull  registry.cn-beijing.aliyuncs.com/fcu3dx/csi-provisioner:v1.6.0
docker pull  registry.cn-beijing.aliyuncs.com/fcu3dx/csi-snapshotter:v2.1.1
docker pull  registry.cn-beijing.aliyuncs.com/fcu3dx/csi-attacher:v2.1.0

docker tag registry.cn-beijing.aliyuncs.com/fcu3dx/rook-ceph:v1.4.2 rook/ceph:v1.4.2
docker tag registry.cn-beijing.aliyuncs.com/fcu3dx/ceph-ceph:v15.2.4 ceph/ceph:v15.2.4
docker tag registry.cn-beijing.aliyuncs.com/fcu3dx/cephcsi:v3.1.0 quay.io/cephcsi/cephcsi:v3.1.0
docker tag registry.cn-beijing.aliyuncs.com/fcu3dx/csi-node-driver-registrar:v1.2.0 quay.io/k8scsi/csi-node-driver-registrar:v1.2.0
docker tag registry.cn-beijing.aliyuncs.com/fcu3dx/csi-resizer:v0.4.0 quay.io/k8scsi/csi-resizer:v0.4.0
docker tag registry.cn-beijing.aliyuncs.com/fcu3dx/csi-provisioner:v1.6.0 quay.io/k8scsi/csi-provisioner:v1.6.0
docker tag registry.cn-beijing.aliyuncs.com/fcu3dx/csi-snapshotter:v2.1.1 quay.io/k8scsi/csi-snapshotter:v2.1.1
docker tag registry.cn-beijing.aliyuncs.com/fcu3dx/csi-attacher:v2.1.0 quay.io/k8scsi/csi-attacher:v2.1.0

docker rmi registry.cn-beijing.aliyuncs.com/fcu3dx/rook-ceph:v1.4.2
docker rmi registry.cn-beijing.aliyuncs.com/fcu3dx/ceph-ceph:v15.2.4
docker rmi registry.cn-beijing.aliyuncs.com/fcu3dx/cephcsi:v3.1.0
docker rmi registry.cn-beijing.aliyuncs.com/fcu3dx/csi-node-driver-registrar:v1.2.0
docker rmi registry.cn-beijing.aliyuncs.com/fcu3dx/csi-resizer:v0.4.0
docker rmi registry.cn-beijing.aliyuncs.com/fcu3dx/csi-provisioner:v1.6.0
docker rmi registry.cn-beijing.aliyuncs.com/fcu3dx/csi-snapshotter:v2.1.1
docker rmi registry.cn-beijing.aliyuncs.com/fcu3dx/csi-attacher:v2.1.0

3.3 添加新硬盘并识别

在集群中至少有三个节点可用，满足ceph高可用要求，我这里是3Master+6Works节点，使用6W节点即可满足使用，在这6个Workers节点上和添加一块容量相同的磁盘（我的是虚拟机，添加的是虚拟磁盘），挂载到/dev/sdb，作为 OSD 盘，提供存储空间，添加完成后扫描磁盘，确保主机能识别到。

在虚拟机中，直接添加磁盘，不重启系统，使用 lsblk 没有发现新添加的磁盘，需要重新扫描一下磁盘。

# 扫描磁盘
for host in `ls /sys/class/scsi_host/`;do echo "- - - " > /sys/class/scsi_host/$host/scan; done

# 重新扫描磁盘
for scsi_device in `ls /sys/class/scsi_device/`; do echo 1 > /sys/class/scsi_device/$scsi_device/device/rescan; done
# 查看磁盘
lsblk

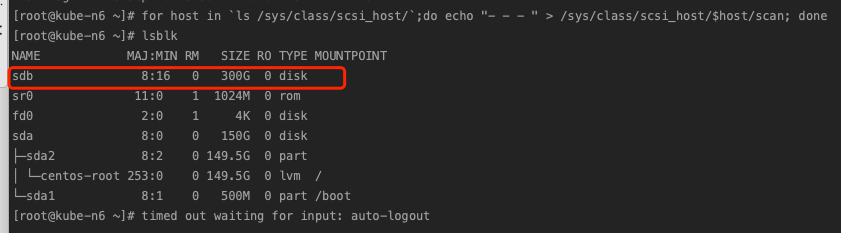

挂载磁盘

3.4 修改配置文件

对 cluster.yml 文件进行修改，启用一些服务

apiVersion: ceph.rook.io/v1
kind: CephCluster
metadata:
  name: rook-ceph
  namespace: rook-ceph
spec:
  cephVersion:
    image: ceph/ceph:v15.2.4
    allowUnsupported: false
  dataDirHostPath: /var/lib/rook
  skipUpgradeChecks: false
  continueUpgradeAfterChecksEvenIfNotHealthy: false
  mon:
    count: 6
    allowMultiplePerNode: false
  mgr:
    modules:
    - name: pg_autoscaler
      enabled: true
  dashboard:
    enabled: true
    ssl: true
  monitoring:
    enabled: true
    rulesNamespace: rook-ceph
  network:
  crashCollector:
    disable: true
  cleanupPolicy:
    confirmation: ""
    sanitizeDisks:
      method: quick
      dataSource: zero
      iteration: 1
  annotations:
  labels:
  resources:
  removeOSDsIfOutAndSafeToRemove: false
    useAllNodes: true
    useAllDevices: true
    config:
  disruptionManagement:
    managePodBudgets: false
    osdMaintenanceTimeout: 30
    manageMachineDisruptionBudgets: false
    machineDisruptionBudgetNamespace: openshift-machine-api

四、服务部署

切换项目到指定版本（因不同版本需要的镜像不同，Master 版本使用的镜像是 ceph/ceph:master，会经常变化）

git checkout -b v1.4.2

依次执行项目部署文件

# 初始化项目
kubectl apply -f /etc/kubernetes/gitlab/rook/cluster/examples/kubernetes/ceph/crds.yaml
kubectl apply -f /etc/kubernetes/gitlab/rook/cluster/examples/kubernetes/ceph/common.yaml

# 搭建操作台
kubectl apply -f /etc/kubernetes/gitlab/rook/cluster/examples/kubernetes/ceph/operator.yaml

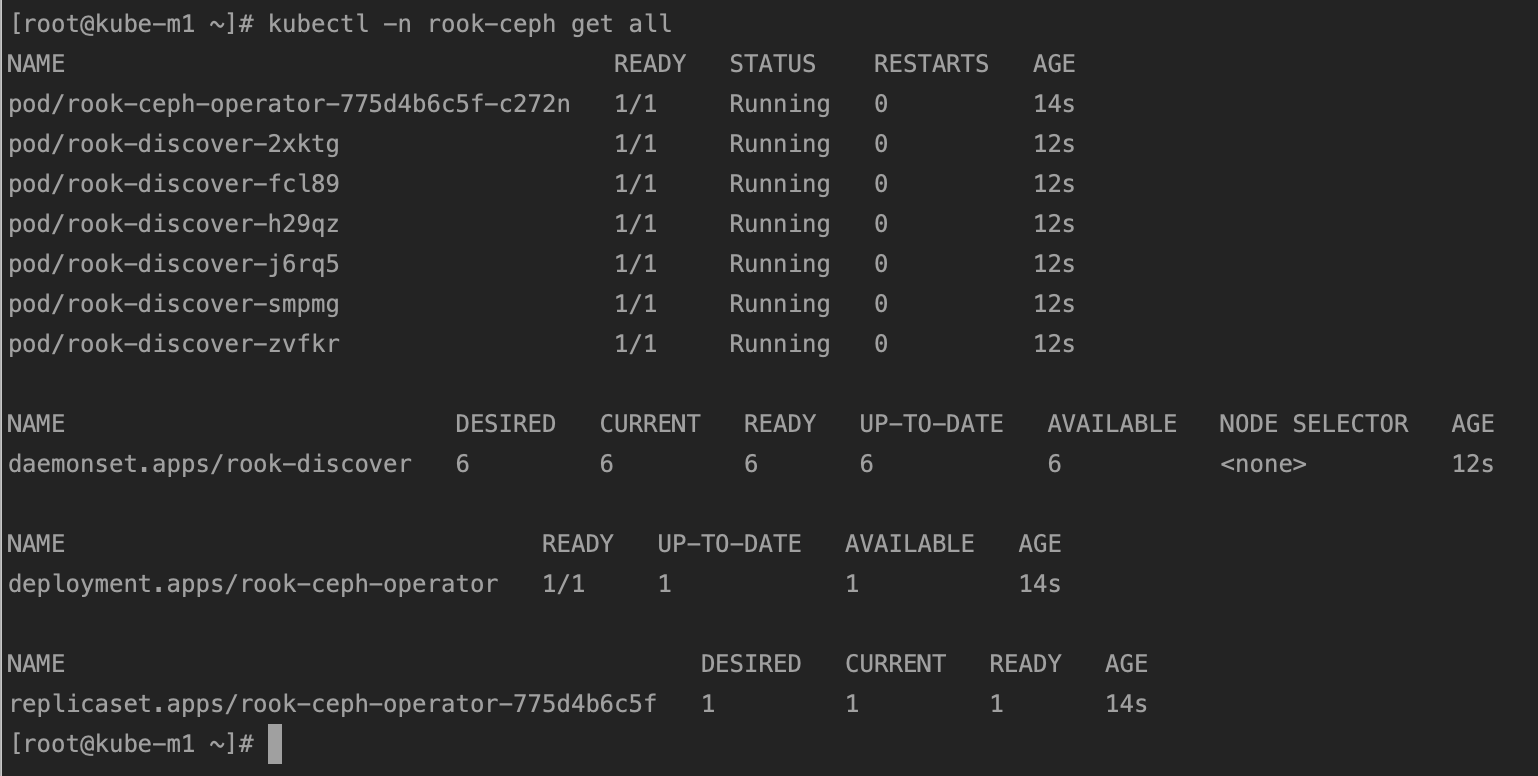

操作台

# 搭建集群
kubectl apply -f /etc/kubernetes/gitlab/rook/cluster/examples/kubernetes/ceph/cluster.yaml

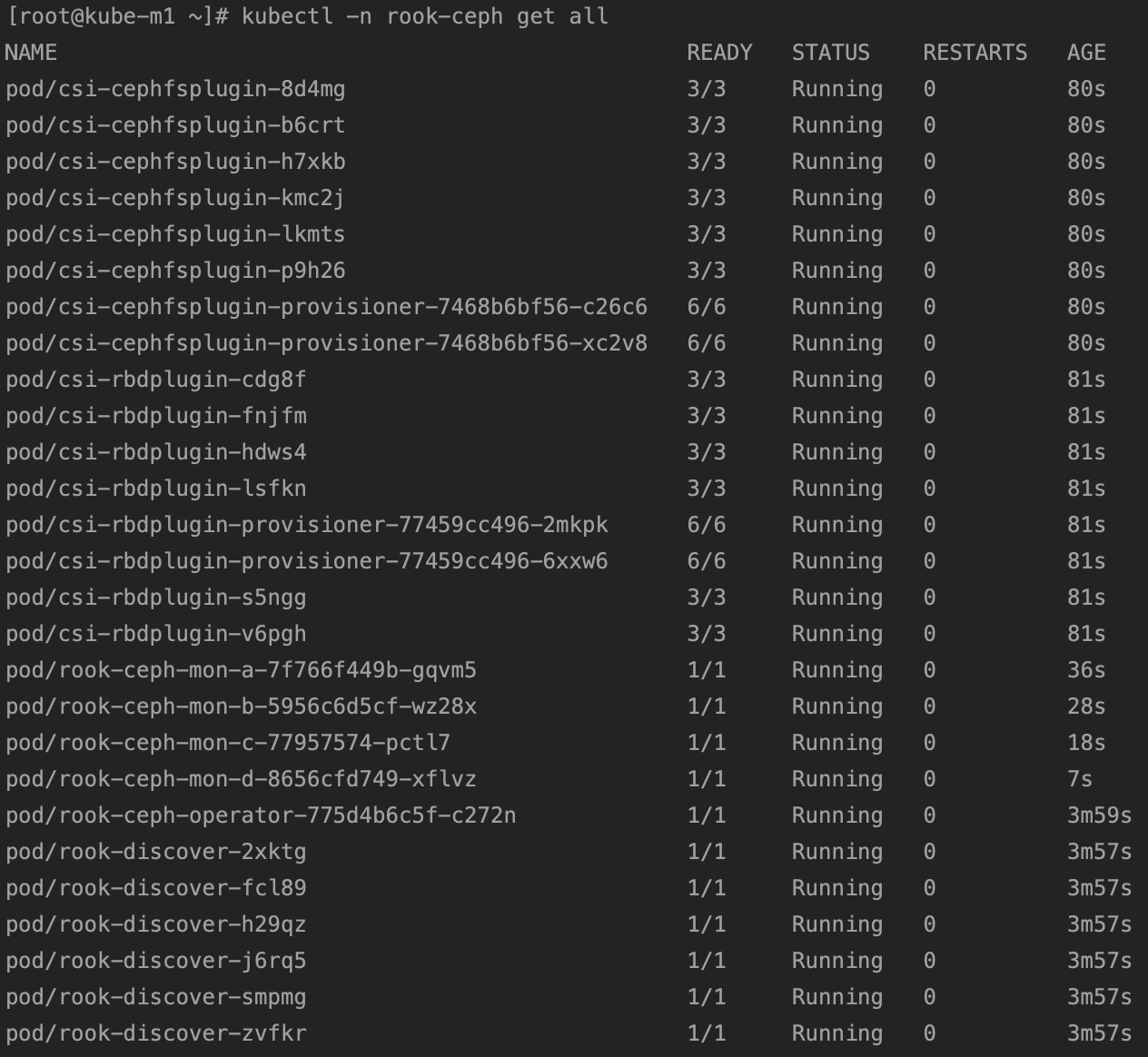

rook-ceph集群-pod

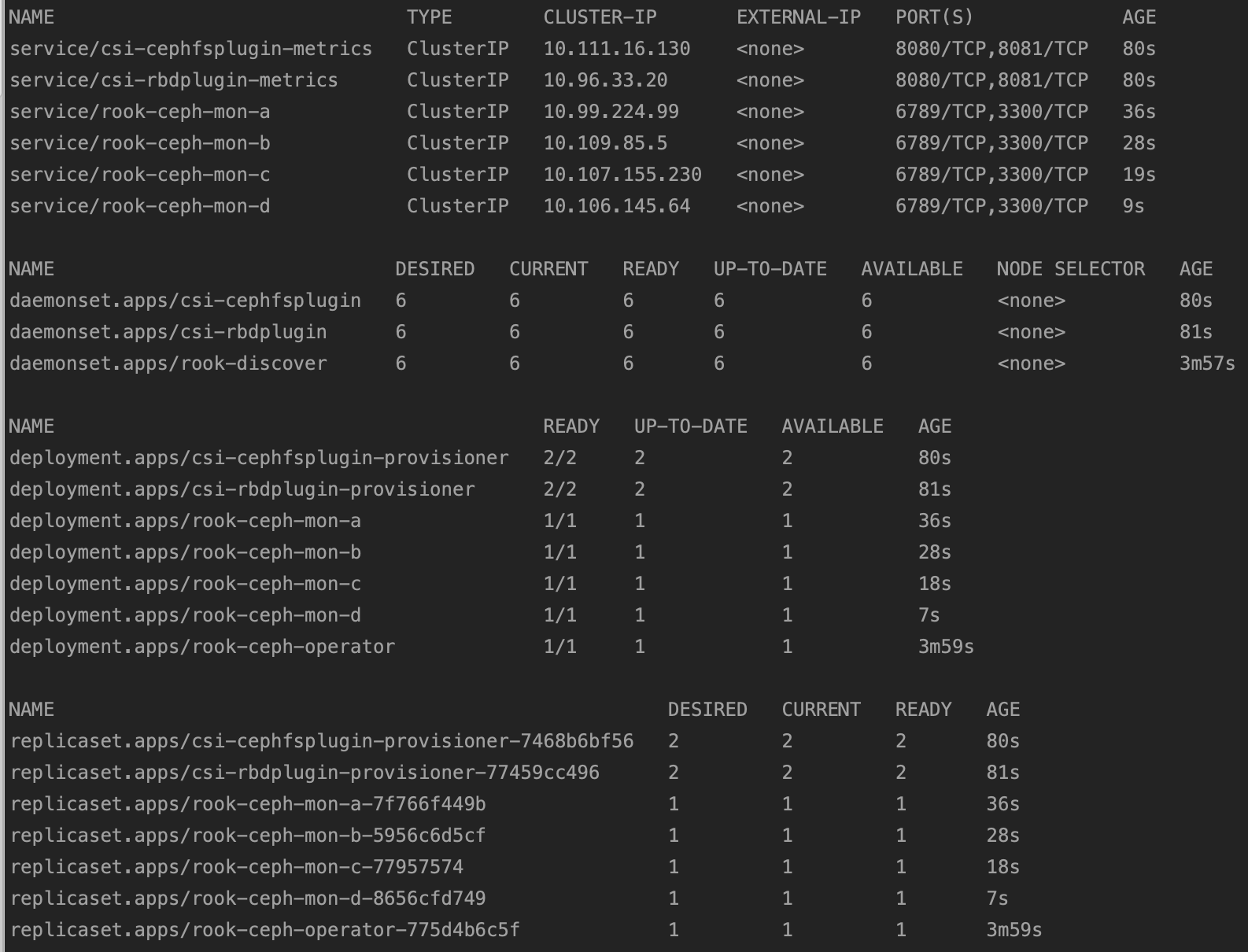

rook-ceph集群-其它

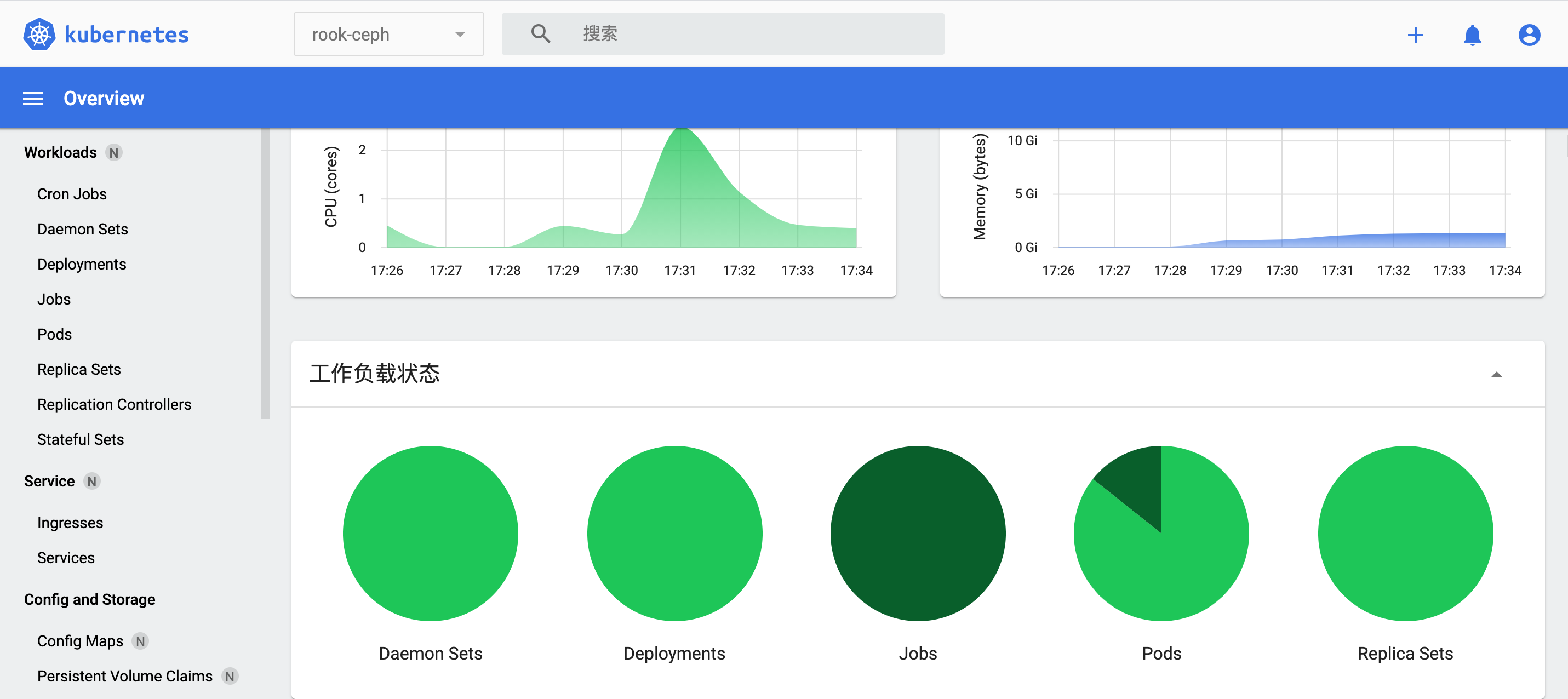

dashboard查看状态

到 worker 节点查看磁盘状态,状态如图所示，则部署成功。

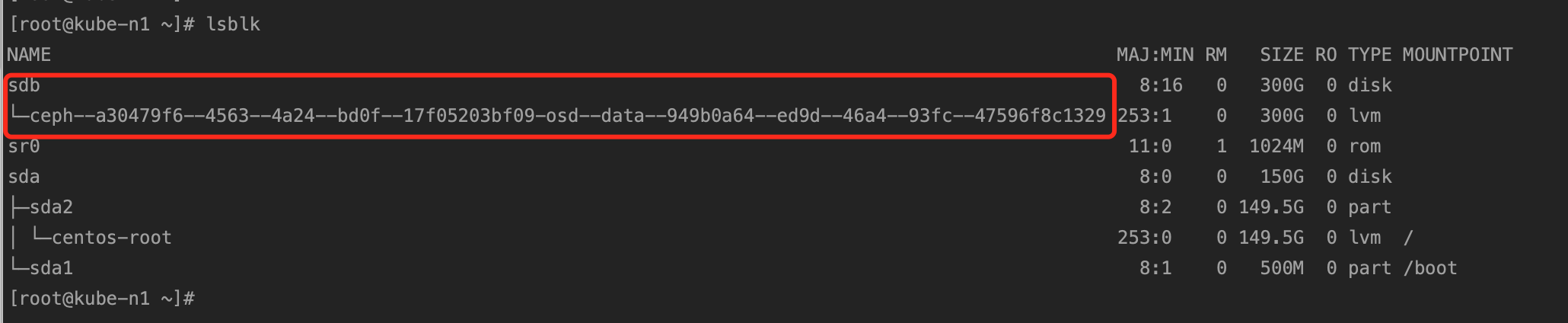

磁盘状态

五、部署 Rook toolbox 并测试

部署工具rook-ceph-tools

kubectl apply -f /etc/kubernetes/gitlab/rook/cluster/examples/kubernetes/ceph/toolbox.yaml

部署成功后，则可以操作 rook-ceph 集群

kubectl -n rook-ceph exec -it $(kubectl -n rook-ceph get pod -l "app=rook-ceph-tools" -o jsonpath='{.items[0].metadata.name}') bash

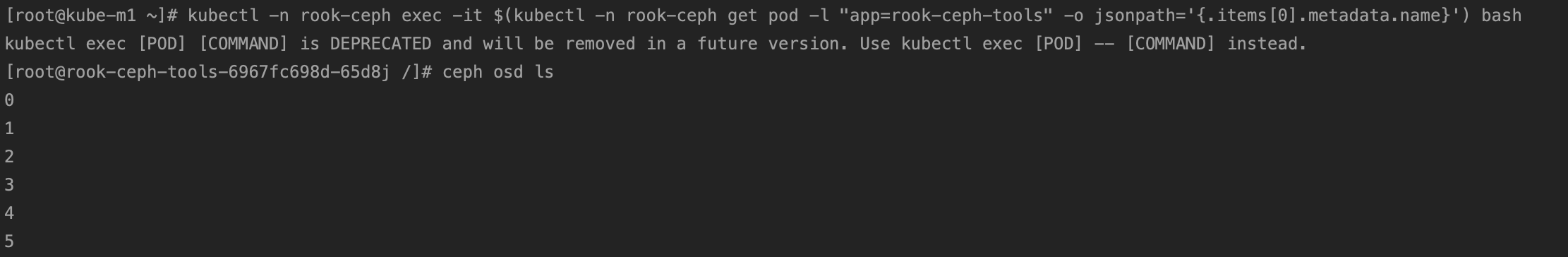

rook-ceph-tools

六使用 dashboard

Dashboard 已经在部署集群时部署成功了，现在需要对外暴露服务，可以使用 external、 loadbalancer、 ingress 等方式。

前面已经搭建好 Ingress 故在此使用 Ingress 方式。

6.1 创建证书及 secret

证书使用 cfssl 方式创建，详见快速搭建Kubernetes高可用集群三 Ingress、Dashboard、Metrics-server的** 4.3.2 创建证书** 小节，我在之前创建证书时使用了 *.kube.uat，所以所有以 kube.uat 为后缀的域名均可使用该证书。
使用证书创建 secret

# 进入证书文件目录
cd /etc/kubernetes/pki/
# 创建证书，指定命名空间为 rook-ceph
kubectl -n rook-ceph create secret tls ceph-kube-uat-certs --key kube-uat-key.pem --cert kube-uat.pem

6.2 修改 ingress 配置文件

将 spec 部分的 host 名更改为你的域名，将 secretName 更改为上面创建的 secret

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  name: rook-ceph-mgr-dashboard
  namespace: rook-ceph
  annotations:
    kubernetes.io/ingress.class: "nginx"
    kubernetes.io/tls-acme: "true"
    nginx.ingress.kubernetes.io/backend-protocol: "HTTPS"
    nginx.ingress.kubernetes.io/server-snippet: |
      proxy_ssl_verify off;
spec:
  tls:
   - hosts:
     - ceph.kube.uat
     secretName: ceph-kube-uat-certs
  rules:
  - host: ceph.kube.uat
    http:
      paths:
      - path: /
        backend:
          serviceName: rook-ceph-mgr-dashboard
          servicePort: https-dashboard

6.3 创建 Ingress

kubectl apply -f /etc/kubernetes/gitlab/rook/cluster/examples/kubernetes/ceph/dashboard-ingress-https.yaml

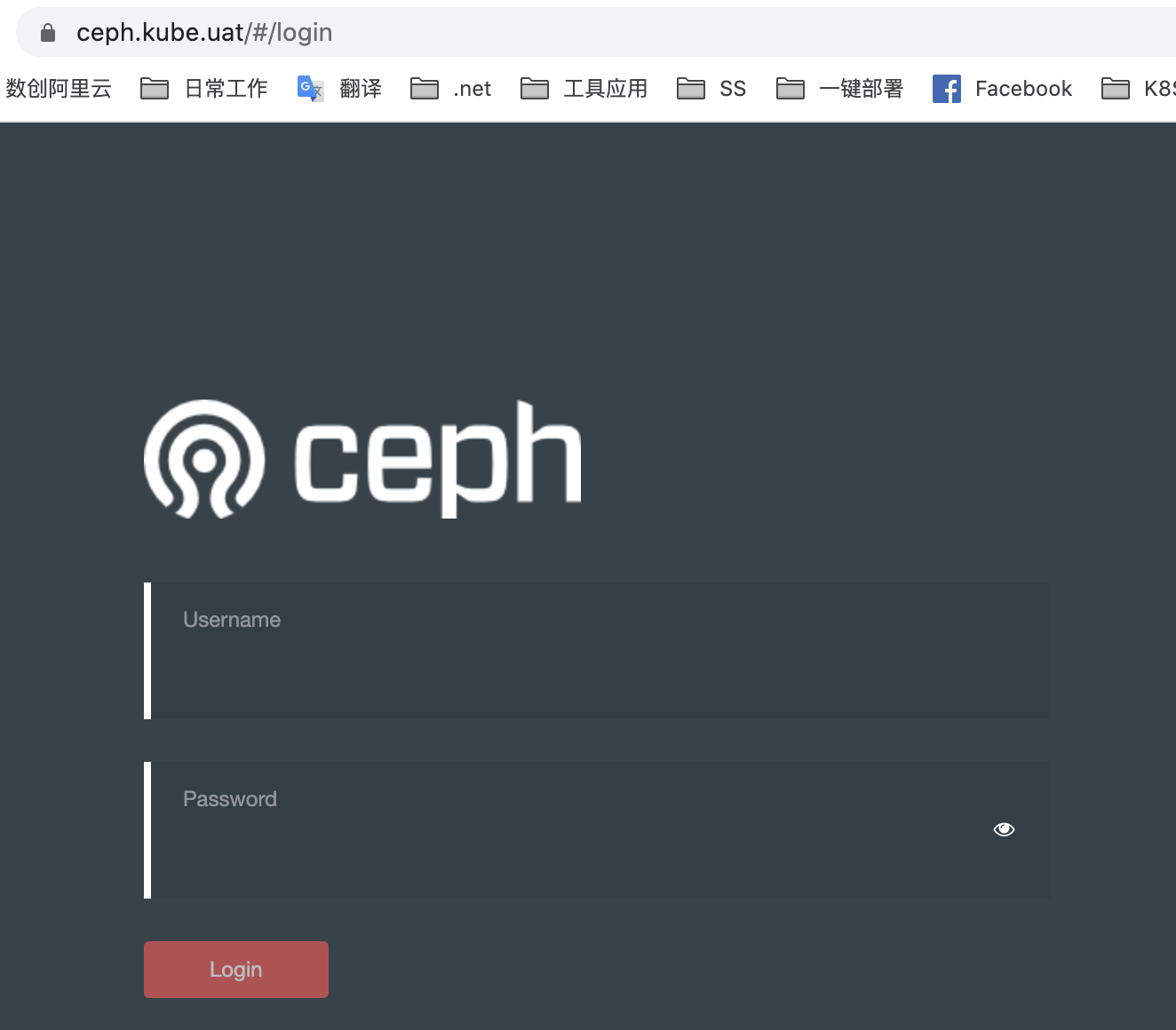

ceph 登录

6.4 登录 ceph dashboard

账号为 admin，需要使用命令获取登录密码,或者在 k8s 的 dashboard 里找到 rook-ceph-dashboard-password 这个证书，并查看是明码。

kubectl -n rook-ceph get secret rook-ceph-dashboard-password -o jsonpath='{.data.password}'  |  base64 --decode

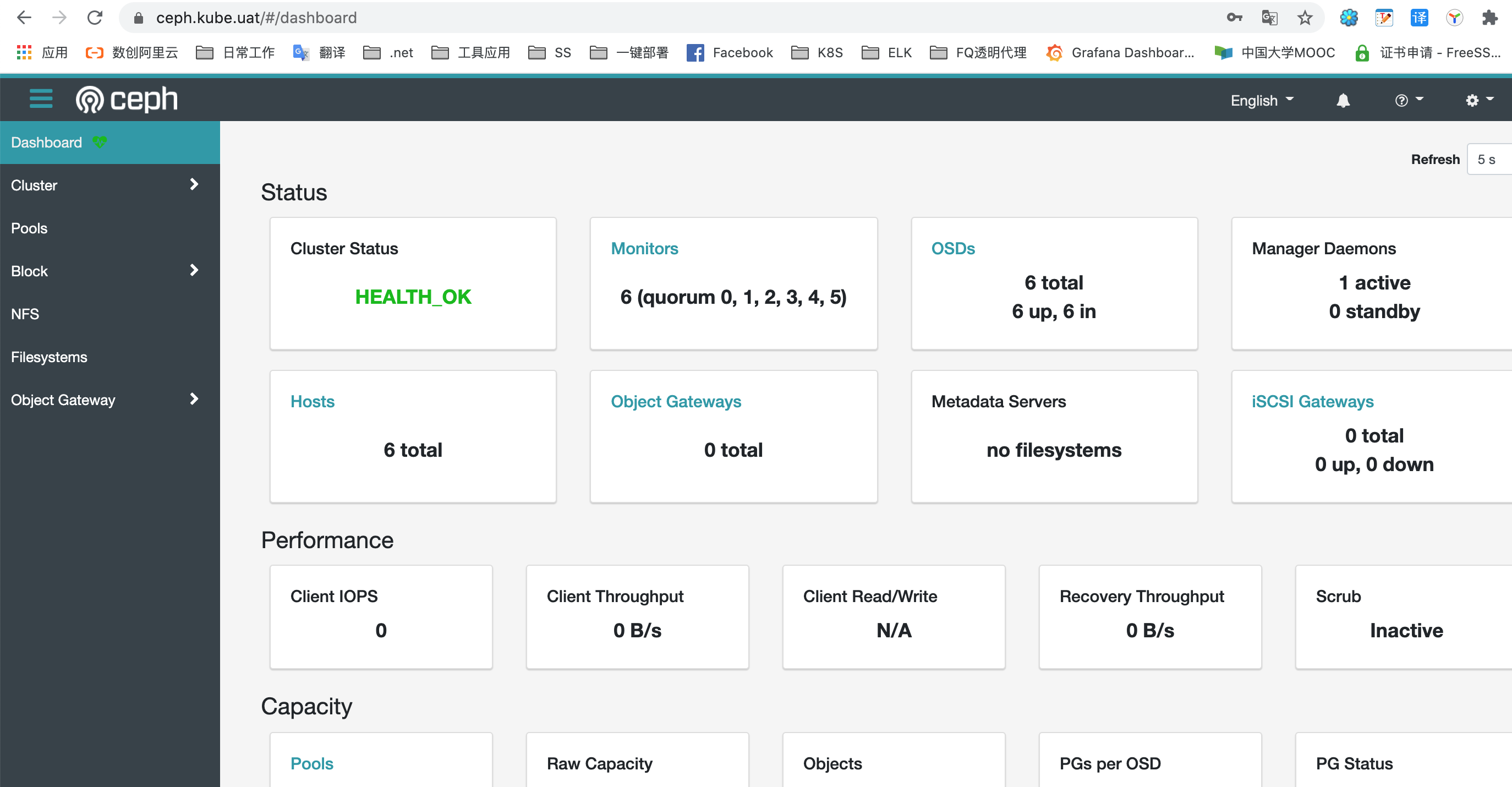

ceph 首页

七、文章引用

转载请注明来源，欢迎对文章中的引用来源进行考证，欢迎指出任何有错误或不够清晰的表达。可以在下面评论区评论，也可以邮件至 long@longger.xin
