CentOS7下ELK安装调试

服务器 > 日志分析 ELK Elasticsearch Logstash Filebeat Kibana 日志分析大数据存储

发布时间 : 2019-07-19 11:40

字数:2.5k 阅读 :

写作背景
架构规划
软件下载安装
1. 软件下载
2. 软件安装及配置

写作背景

一般我们需要进行日志分析场景：直接在日志文件中 grep、awk 就可以获得自己想要的信息。但在规模较大的场景中，此方法效率低下，面临问题包括日志量太大如何归档、文本搜索太慢怎么办、如何多维度查询。需要集中化的日志管理，所有服务器上的日志收集汇总。常见解决思路是建立集中式日志收集系统，将所有节点上的日志统一收集，管理，访问。

一般大型系统是一个分布式部署的架构，不同的服务模块部署在不同的服务器上，问题出现时，大部分情况需要根据问题暴露的关键信息，定位到具体的服务器和服务模块，构建一套集中式日志系统，可以提高定位问题的效率。

一个完整的集中式日志系统，需要包含以下几个主要特点：

收集－能够采集多种来源的日志数据
传输－能够稳定的把日志数据传输到中央系统
存储－如何存储日志数据
分析－可以支持 UI 分析
警告－能够提供错误报告，监控机制

ELK提供了一整套解决方案，并且都是开源软件，之间互相配合使用，完美衔接，高效的满足了很多场合的应用。目前主流的一种日志系统。

架构规划

1、服务器架构

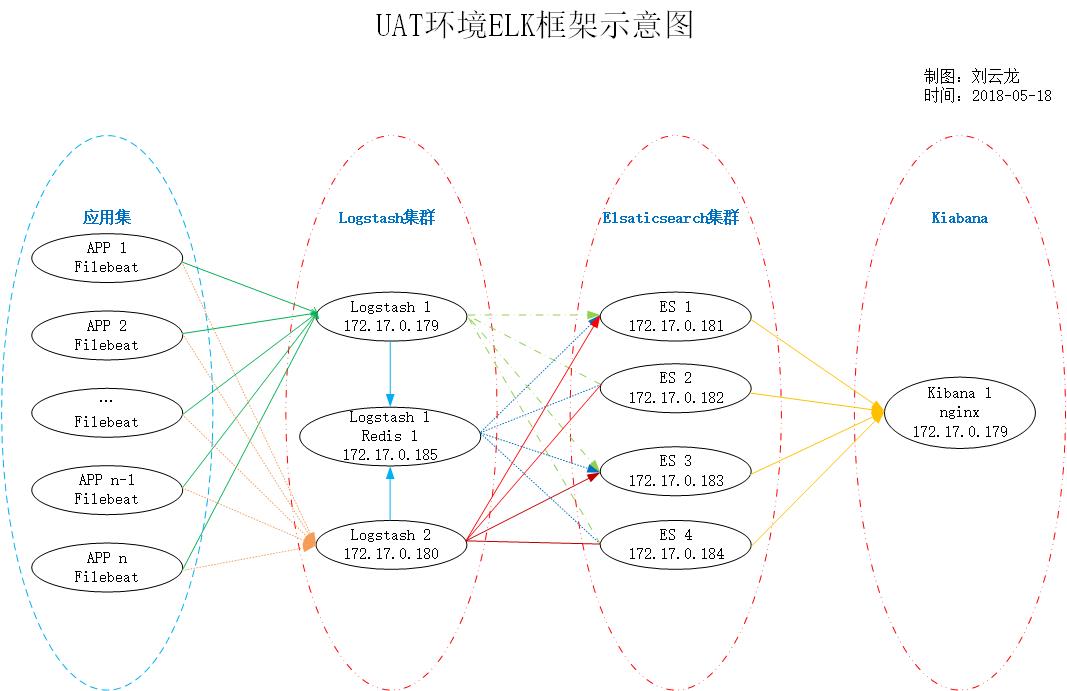

ELK架构图

普通日志整体路径：

各系统生成日志–>>filebeat推送到–>>logstash(172.17.0.179-180)筛选后添加Index–>>ES(172.17.0.181)–>>kibana(172.17.0.85 nginx代理负载均衡到172.17.0.179-180，可以只用一台，这里只做测试）

特定日志整体路径

各系统生成日志–>>filebeat推送到–>>logstash(172.17.0.179-180)筛选后推送到–>>redis(172.17.0.185)推送到–>>Logstash（172.17.0.185）–>ES(172.17.0.181)–>>kibana(172.17.0.85 nginx代理负载均衡到172.17.0.179-180，可以只用一台，这里只做测试）

2、服务器安装规划

NO.	IP	hostname	soft
1	172.17.0.179	kibana1.sctx.uat	jdk8,logstash,kibana,nginx
2	172.17.0.180	kibana2.sctx.uat	jdk8,logstash,kibana,nginx
3	172.17.0.181	es1.sctx.uat	jdk8,elasticsearch
4	172.17.0.182	es2.sctx.uat	jdk8,elasticsearch
5	172.17.0.183	es3.sctx.uat	jdk8,elasticsearch
6	172.17.0.184	es4.sctx.uat	jdk8,elasticsearch
7	172.17.0.185	elk-redis.sctx.uat	jdk8,logstash,redis

软件下载安装

软件下载

1、Java1.8
2、ELK（elasticsearch,logstash,kibana,filebeat）

https://www.elastic.co/downloads

3、Redis

http://download.redis.io/releases/redis-4.0.9.tar.gz

软件安装及配置

安装java1.8

1、将 prm 文件下载到本地，然后在本地安装

yum localinstall jdk-8u172-linux-x64.rpm -y

安装 elasticsearch

1、将安装包下载到本地，然后通过本地安装

yum localinstall -y elasticsearch-6.2.4.rpm

2、修改配置文件

此配置文件除node.name 和 network.host 在各服务器上不同之外，其它地方不用改变各服务器通用
主机：172.17.0.181,172.17.0.182,172.17.0.183,172.17.0.183

# 修改系统配置环境(不建议修改）
vi /etc/sysconfig/elasticsearch

# 修改软件配置
vi /etc/elasticsearch/elasticsearch.yml

# 修改第17行 ES群集名称（各服务器配置要相同）
cluster.name: ELK-Sctx-UAT

# 修改第23行 节点名称（当前节点的名称，每台服务器不能相同）
node.name: sctx1

# 修改第33行日志数据存储路径（ES收集的其它服务器，软件的日志）
# 这里一定要注意，如果不是默认目录，请一定要给目标目录加上
# elasticsearch用户，用户组的所有者权限
# 这里的作法是：默认路径不变，将目标目录做文件夹软链接。

path.data: /var/lib/elasticsearch

# 修改第37行日志路径（这里是ES自身产生的日志），不建议修改，可以参照上面的方法。
path.logs: /data/logs/elasticsearch

# 修改第55行，本机IP
network.host: 172.17.0.181

# 修改第59行，程序运行端口（如果有必要就修改一下，另外注意防火墙是否开启相应端口）
http.port: 9200

# 修改第69行，添加群集内各主机的IP,或者域名，使ES主机自动组成群集。
discovery.zen.ping.unicast.hosts: ["172.17.0.181","172.17.0.182","172.17.0.183","172.17.0.183"]

# 其它设置暂时保持默认。

3、根据配置文件修改几个路径（默认在根路径下，一般情况下根路径硬盘空间都比较小，所以修改一下）。

mkdir -p /data/logs/elasticsearch
rm -rf /var/lib/elasticsearch/
ln -s /data/lib/elasticsearch /var/lib/elasticsearch
chown -R elasticsearch:elasticsearch /data/logs/elasticsearch
chown -R elasticsearch:elasticsearch /data/lib/elasticsearch
chown -R elasticsearch:elasticsearch /var/lib/elasticsearch
ll /var/lib/ /data/lib/ /data/logs/

保存，退出

4、启动服务并加入自动启动

systemctl start elasticsearch
systemctl enable elasticsearch

5、查看启动状态

systemctl status elasticsearch -l

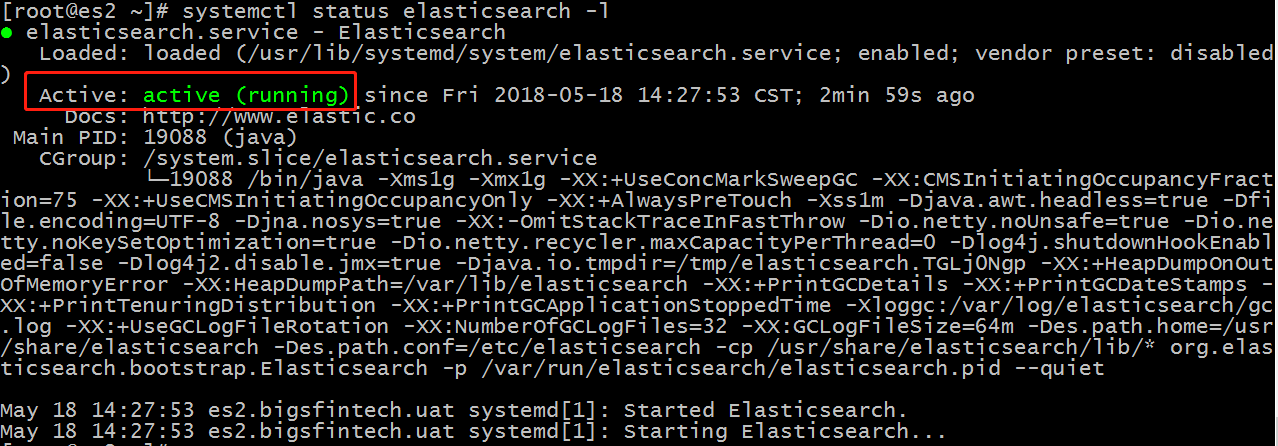

ES状态

6、查看启动端口

ss -tnl

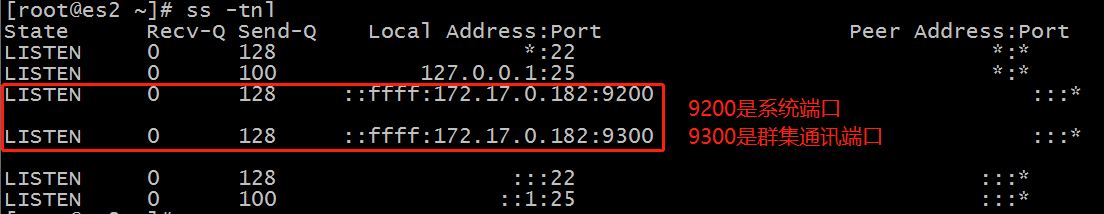

端口查看

安装并配置 Logstash

1、将安装包下载到本地，然后通过本地安装

yum localinstall -y  logstash-6.2.4.rpm

2、修改配置文件

这个Logstash用来接收Filebeat传输过来的日志，然后分类推送到ES或者Redis。
主机：172.17.0.179，172.17.0.180

# 修改系统环境路径,日志路径（不建议修改，如果有修改，请注意目录权限）
vi /etc/logstash/startup.options

# 修改公共软件配置（不建议修改）
vi /etc/logstash/logstash.yml

# 新建 lostash 运行配置文件（这个是自定义的）
# 要在/etc/logstash/conf.d/ 下建立 *.conf文件
vi /etc/logstash/conf.d/logstash.conf

具体配置如下：

# FileName：logstash.conf
# FilePath: /etc/logstash/conf.d
# Author: Longger
# Data：2018-05-16

# Logs Source
# 日志来源 这里是来自filebeat,要在filebeat的输出中指向logstash服务器的IP

input {
  beats {
    port => 5044
  }
}

# logs filter,include date,tag..

# 日志筛选器，过滤出日志生成时间，移除多余Tags,添加指定Tags,
# 替换 @timestamp

filter {

  # logdate
  grok {
    match => ["message","(?<logdate>%{YEAR}-%{MONTHNUM}-%{MONTHDAY}\s+%{TIME})"]
        remove_tag => "beats_input_codec_plain_applied"
        remove_tag => "_dateparsefailure"
  }

  grok {
    match => ["message","analyze_result"]
      add_tag => ["analyze"]
      remove_tag => "_grokparsefailure"
  }

  # change @timestamp from logdate (the logs date)
  if "spider" in [tags] {
    date {
      match => ["logdate","yyyy-MM-dd HH:mm:ss:SSS"]
          target => "@timestamp"
          remove_field => "logdate"
    }
  }
  else {
    date {
      match => ["logdate","yyyy-MM-dd HH:mm:ss.SSS"]
          target => "@timestamp"
          remove_field => "logdate"
    }
  }
}

# Logs Output
# 日志输出，根据指定条件输出不同的Index,或不同的服务器。
# 比如这里可以输出到ES,也可以输出到Redis
# 这里使用的判断条件是Tags,Tags是在Filebeat输出时添加的，
# 也可以在上面的Filter中添加。
# 输出的 ES 直接指向群集中的一台，系统会自动负载均衡。

output {
  stdout {codec => rubydebug}
  if "openapi" in [tags] {
    elasticsearch {
    hosts => "172.17.0.181:9200"
    manage_template => true
    index => "openapi-%{+yyyy.MM.dd}"
    document_type => "%{[@metadata][type]}"
  }
  }
  else if "spider" in [tags] {
    elasticsearch {
    hosts => "172.17.0.181:9200"
    manage_template => true
    index => "spider-%{+yyyy.MM.dd}"
    document_type => "%{[@metadata][type]}"
  }
  }
  else if "proxy" in [tags] {
    elasticsearch {
    hosts => "172.17.0.181:9200"
    manage_template => true
    index => "proxy-%{+yyyy.MM.dd}"
    document_type => "%{[@metadata][type]}"
  }
}

# 这个是我要单独筛选出来，用于做出图表的数据，输出到Redis
  else if "analyze" in [tags] {
    redis {
      host => "172.17.0.185"
      port => "6379"
      data_type => "list"
      key => "logstash:analyze"
    }
  }
  else {
    elasticsearch {
      hosts => "172.17.0.181:9200"
      manage_template => true
      index => "%{[@metadata][beat]}-%{+yyyy.MM.dd}"
      document_type => "%{[@metadata][type]}"
    }
  }
}

3、修改配置文件

这个Logstash用来接收Redis传输过来的日志，然后添加Index推送到ES。
主机：172.17.0.185

input {
  redis {
    host => "172.17.0.185"
    port => "6379"
    data_typy => "list"
    key => "logstash:analyze_result"
  }
}
output {
  elasticsearch {
    hosts => "10.10.5.152:9200"
    manage_template => true
    index => "analyze-%{yyyy.MM.dd}"
    document_type => "%{[@metadata][type]}"
  }
}

4、启动服务并加入自动启动

systemctl start logstash
systemctl enable logstash

5、查看启动状态

systemctl status logstash -l

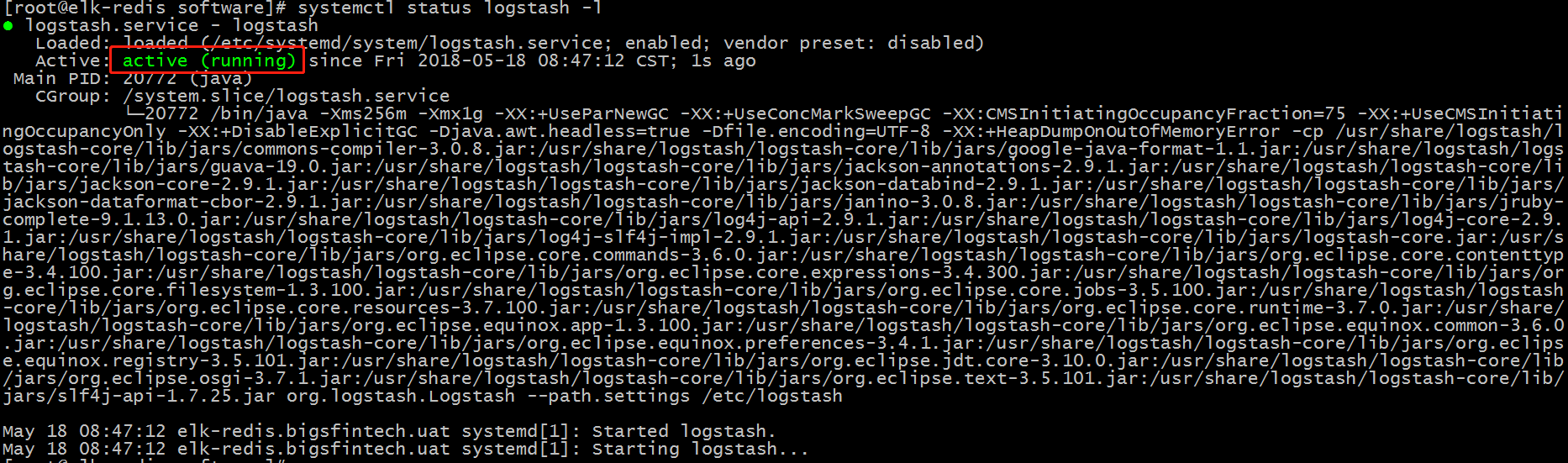

ls状态

6、查看启动端口

ss -tnl

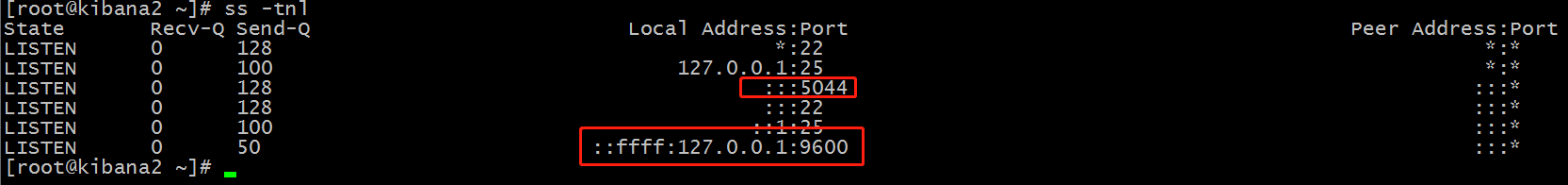

查看端口

安装配置Redis

1、将安装包下载到本地，然后解压安装。

tar -xzvf redis-4.0.9.tar.gz

# 进入目录

cd redis-4.0.9

# make 编译安装
# 安装编译环境
yum install gcc-c++ tcl -y

# make && make install
make MALLOC=libc
make install

# 通过脚本安装为系统服务
cd ./utils/

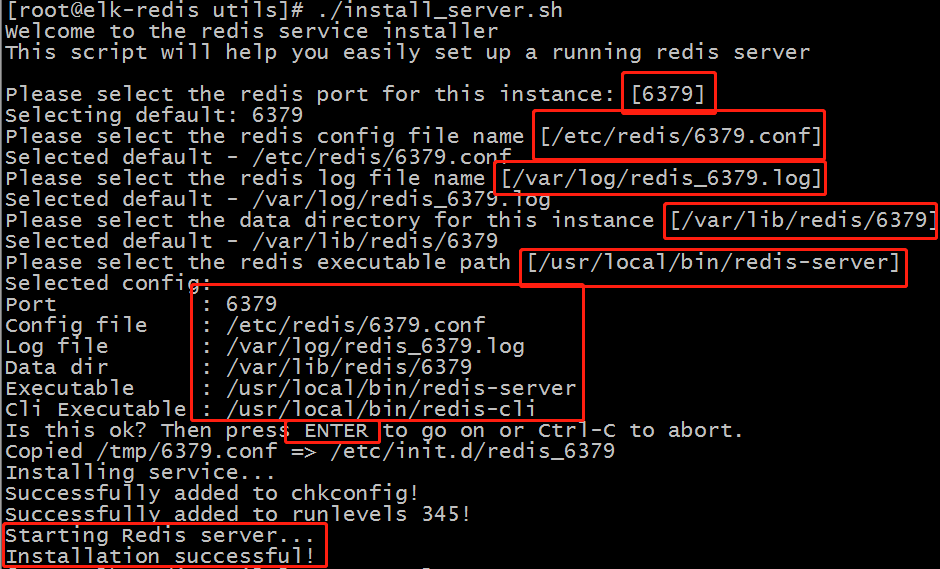

./install_server.sh

2、修改配置

vi /etc/redis/6379.conf

# 修改70行，bind 127.0.0.1 ，否则其它地方不能访问。
bind 0.0.0.0

3、启动服务

systemctl start redis_6379
systemctl enable redis_6379
systemctl status redis_6379 -l

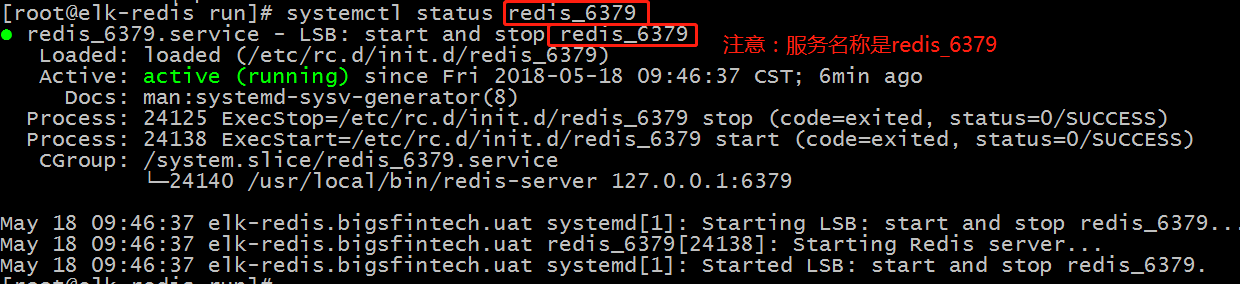

redis状态

4、查看端口

ss -tnl

![查看端口]](CentOS7%E4%B8%8BELK%E5%AE%89%E8%A3%85%E8%B0%83%E8%AF%95/elk-red3.png)

安装kibana

1、将安装包下载到本地，然后通过本地安装

yum localinstall -y kibana-6.2.4-x86_64.rpm

安装 nginx 做反向代理并使用密码

yum install nginx httpd-tools

2、修改配置文件

vim /etc/kibana/kibana.yml

# 修改第2行，指定端口,不修改会默认5601
server.port: 5601

# 修改第7行为本机IP
server.host: "172.17.0.180"

# 修改第21行，ES主机集群的地址（指定期中一台就可以了）
elasticsearch.url: "http://172.17.0.181:9200"

# 其它地方暂时不用修改，待后续研究。

3、启用nginx代理

server {
　　listen 80;
　　server_name kibana;

　　auth_basic "Restricted Access";
    auth_basic_user_file /etc/nginx/kibana-user;

    location / {
    proxy_pass http://172.17.0.180:5601;
    proxy_http_version 1.1;
    proxy_set_header Upgrade $http_upgrade;
    proxy_set_header Connection 'upgrade';
    proxy_set_header Host $host;
    proxy_cache_bypass $http_upgrade;
    }
}

4、生成登录用户

htpasswd -cm /etc/nginx/kibana-user admin

5、启动服务

systemctl start kibana
systemctl enable kibana
systemctl status kibana -l
systemctl start nginx
systemctl enable nginx
systemctl status nginx -l

转载请注明来源，欢迎对文章中的引用来源进行考证，欢迎指出任何有错误或不够清晰的表达。可以在下面评论区评论，也可以邮件至 long@longger.xin
